Pekerjaan GRP langsung ke Prefabricated Fame
Karoseri truk untuk truk kargo kering
|
|
|
|
|
1. Model:
|
|
|
Kotak GRP langsung
|
|
Karoseri truk kargo kering
Meningkatnya permintaan untuk pengiriman internet, layanan kurir ekspres atau peralatan listrik berkualitas tinggi barang-barang yang menuntut penanganan yang aman disimpan dengan sempurna di logistik kargo kering.Tubuh kotak dengan portal dua sayap atau penutup roller melindungi kargo Anda dari akses yang tidak sah jauh lebih efektif daripada terpalDinding samping terbuat dari panel komposit sandwich yang dioptimalkan berat seperti panel komposit FRP dan XPS, panel plywood komposit, panel plastik ringan honeycomb komposit, dll.galvanis, sasis baja bolted memastikan stabilitas.
Manfaatmu:
1.Sistem modular untuk peralatan trailer yang hemat biaya dan spesifik untuk aplikasi
2Peralatan yang optimal untuk layanan kami dengan roller shutter, atap cahaya dan lift ekor.
3. umur layanan yang panjang dan nilai disimpan trailer Anda
4. Badan logistik dry freight kami dapat diandalkan melindungi barang dari cuaca dan meminimalkan risiko pencurian
5. tahan usia dan uap diffusion-keras tubuh. tidak ada penetrasi air. muatan tidak berkurang selama umur layanan trailer
6. Pengangkutan bebas kerusakan karena permukaan halus di dalam trailer. Decker ganda dan peralatan pengaman beban dapat dipilih sebagai pilihan
|
|
|
|
|
2Umum
|
|
|
|
|
Max. Panjang keseluruhan
|
52 kaki
|
16,000 mm
|
0~16000mm dapat memilih
|
|
Max. Lebar keseluruhan
|
9 kaki
|
2,600 mm
|
0~ 2600 mm dapat memilih
|
|
Maks. Total Tinggi
|
9 kaki
|
2,600 mm
|
0~2600 mm dapat memilih
|
|
Ketebalan dinding samping
|
1,18 inci
|
30 mm
|
45-105mm dapat memilih
|
|
Ketebalan dinding depan
|
1,18 inci
|
30 mm
|
45-105mm dapat memilih
|
|
Panel pintu belakang
|
1,18 inci
|
30 mm
|
45-105mm dapat memilih
|
|
3. Struktur Kotak
|
|
|
|
|
Bahan panel sandwich
|
Bahan kulit: 2mm FRP
Berat:2.650 (kg/m2)
|
|
|
|
Bahan lantai
|
3mm plat baja galvanis
pilihan: 18mm kayu lapis tahan air
|
|
|
|
Atap (GRP atau terisolasi)
|
1Elemen GRP tembus pandang dengan busur melintang (total kekuatan sekitar 40 milimeter)
|
|
|
|

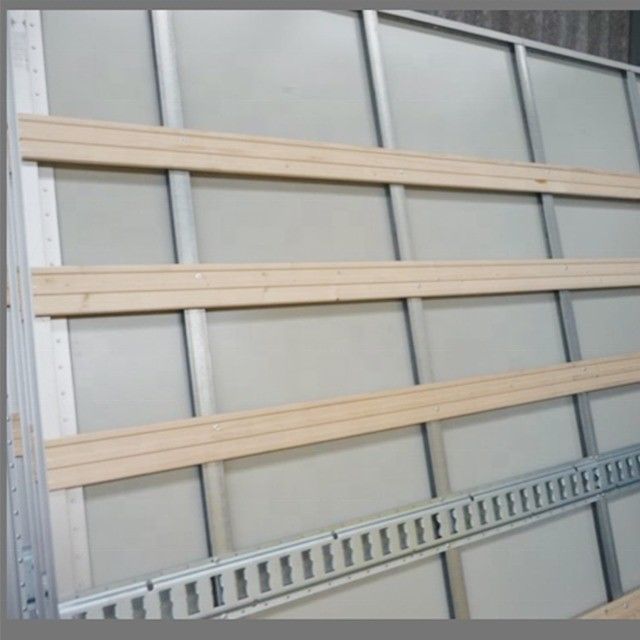

Dinding Sisi
|
Perekat langsung dari GRP ke kerangka prefabrikasi dan pemasangan ke badan kargo kering
jenis konstruksi untuk dinding samping memiliki tuntutan yang tinggi pada kekakuan, kekuatan dan perluasan termal dari GRP
material, karena GRP hanya terpaku sebagian pada bingkai dan tidak tetap di seluruh permukaan seperti pada panel sandwich
(jika tidak permukaan GRP akan menjadi cukup bergelombang pada suhu yang lebih tinggi)
perekat pada kerangka dilakukan dengan kombinasi pita perekat berbentuk busa PE sisi ganda dan perekat struktural yang fleksibel (1
komponen PU- atau MS-polimer)
|
|
|
|
Buka pintu.
|
Pintu gulung yang menghemat ruang tersedia sebagai pengganti pintu dinding belakang untuk perputaran beban yang cepat.
Opsi: Dua sayap Pintu belakang, sekitar 30 mm tebal dengan penyegelan khusus 5 kali lipat, sendi rangka kaku.
Setiap pintu sayap dengan 1 luar kunci kekuatan-kristal dengan satu tangan operasi
Sayap pintu yang dapat miring ke dinding samping dengan perangkat tahan terbuka (longgar)
|
|
|
|
super Struktur
|
Profil tipe Plug Struction, Plug in Type Aluminium Profile assembly untuk (panel 30mm) atau "L" bentuk Aluminium Profile untuk lainnya
panel dengan lem dan rivert.
|
|
|
|
Portal
|
Baja tahan karat
Opsi: Baja Galvanis / Aluminium
|
|
|
|
Permukaan
|
Elemen plastik dicat putih, warna gelcoat putih di kedua sisi, tahan UV, persetujuan kelas makanan
|
|
|
|
4Pemasangan:
|
|
|
|
|
Sangat mudah untuk merakit tubuh terisolasi kami, karena menerapkan perekat poliuretan ke area sendi dari semua panel sandwich plastik,yang memastikan keandalan sendi dan isolasi yang optimalSemua tubuh ckd kami menyediakan telah termasuk semua aksesoris yang diperlukan seperti sudut aluminium, sudut aluminium, lem penyegelan, sekrup, penjaga sisi, dll.Anda dapat merakitnya sendiri tanpa membeli bahan apa punBiasanya, 3-4 pekerja dapat merakit 5-6 badan setiap hari.
|
|
|
|
|
Kit panel CKD
|
1Siapkan sasisnya.
2. Masang bagian Sub-Chassis dan lantai plat pada sasis dengan U bolts yang disediakan dan bagian lainnya
3. memasang sisi, depan dan atap dan portal pintu belakang dan pintu dengan lem sekitar1.5 jam
4. Menginstal opsi yang diperlukan
5. Mengakhiri
|
|
|
|
Kotak CBU
|
1.Siapkan sasis
2. pasang BOX bersama dengan subframes pada sasis
3. Menginstal opsi yang diperlukan
4. Mengakhiri
|
|
|
|
5Profil aluminium:
|
|
|
|
|
Profil aluminium yang digunakan adalah perak andonized, diobati panas, logam keras yang terbuat dari 6063 paduan, untuk ketahanan dan kekuatan terhadap kotak.
|
|
|
|
|
Sudut eksternal
|
Sudut yang diekstrusi 100 x 150 x 3mm, terbuat dari aluminium termasuk sudut bulat depan, belakang, atas dan bawah untuk melindungi sudut dan sisi van.
|
|
|
|
Tepi kemasan luar
|
Terbuat dari paduan aluminium untuk melindungi tepi samping van, vertikal di depan adalah model setengah bulat, sisi horizontal adalah model sudut 90 derajat.
|
|
|
|
6. Pilihan profil kotak:
|
|
|
|
|
Pintu belakang
|
Pintu belakang tiga kali lipat
|
|
|
|
|
Buka pintu belakang.
|
|
|
|
|
Pintu sisi terbuka tunggal
|
|
|
|
|
Pintu sisi terbuka dua kali
|
|
|
|
Profil lantai
|
Tipe lantai komposit M-coat
|
|
|
|
|
Aluminium, lantai dengan lembaran 3 mm, jenis komposit
|
|
|
|
|
Lantai pelat baja tahan karat 1,5 mm - jenis komposit
|
|
|
|
|
Jenis komposit lempeng kick-aluminium 300*2mm
|
|
|
|
Profil Aluminium
|
|
|
|
|
Profil kargo
|
Jalur perbaikan kargo
|
|
|
|
|
Langkah pintu samping
|
|
|
|
|
Proctor penguap
|
|
|
|
|
Sistem kompartemen bergerak (kotak >5000mm dapat dipilih)
|
|
|
|
7. tegangan hidraulik belakang plat: tipe kantilever 12/24v dc
|
|
|
|
|
Model 1t
|
Kapasitas: 1000 kg
|
|
|
|
|
tinggi: ≤1300mm
|
|
|
|
|
berat: 425kg (baja)
|
|
|
|
|
lebar platform standarxtinggi: 1800*1650 mm
|
|
|
|
1.5t model
|
Kapasitas: 1500 kg
|
|
|
|
|
tinggi: ≤1300mm
|
|
|
|
|
Berat: 620kg (baja)
|
|
|
|
|
lebar platform standarxtinggi: 2300*1800 mm
|
|
|
|
Model 2t
|
Kapasitas: 2000 kg
|
|
|
|
|
tinggi: ≤1300mm
|
|
|
|
|
Berat: 620kg (baja)
|
|
|
|
|
lebar platform standarxtinggi: 2300*1800 mm
|
|
|
