| Instruksi Teknologi |
| Bahan isolasi |
Semua panel, lantai & atap kotak akan terisolasi dengan busa POLYURETHANE (PU) dengan kepadatan 45 kg/m3, yang dapat membawa nilai Konduktivitas Termal 0,3 kcal/m3.
Tingkat kebocoran gas dari isolasi tubuh kurang dari 0,3W/m2*k |
Bahan serat kaca
|
Model
Nilai-nilai |
LAMILUX
Dampak Besar |
LAMILUX
Gelcoat dari kain tenunan |
LAMILUX
High Gloss 4000 |
| Ketebalan |
1.4 mm |
2.0 mm |
1.7mm |
| Berat badan |
2250 g/m2 |
2650 g/m2 |
2340 g/m2 |
| Kandungan kaca |
48-52 % |
27-29 % |
20-24% |
| Kekuatan lentur |
305 N/mm2 |
170N/mm |
100 N/mm2 |
| Flexural e-modulus |
8550 N/mm2 |
11700 N/mm2 |
4000N/mm2 |
| Kekuatan tarik |
240 N/mm2 |
80 N/mm |
55 N/mm2 |
| Tensile e-modulus |
14700 N/mm2 |
8100 /mm2 |
6000 N/mm2 |
| Kekuatan benturan |
82 KJ/m2 |
|
|
| Perekat |
Körapur 140 Untuk kotak perakitan |
Körapur 672 +Köracur TH 650 untuk Panel Layer Composite |
| Kepadatan |
1.2 g/cm3 |
Kepadatan |
|
| Viskositas |
Khasiat pasta, bisa disemprotkan, tidak lengket |
- Körapur 672 |
1.66 (resin) |
| Waktu untuk pembentukan kulit |
45 menit |
- Köracur TH 650 |
1.23 (pengeras) |
| Mengobati |
3 mm (pada hari pertama) |
- campuran |
1.41 g/cm3 |
| Perubahan volume |
7% |
Viskositas |
|
| Kekerasan Pantai A |
55 |
- resin |
30 |
| Elongasi saat robek |
400% |
- pengeras |
200 |
| Kekuatan tarik |
4 N/mm2 |
- campuran |
8000 MPa•s |
| Kekuatan pemotongan |
3 N/mm2 (pada ketebalan lapisan 2 mm) |
Rasio pencampuran |
|
| Kekuatan penyebaran air mata |
7 N/mm |
- resin: pengeras |
5: 1 unit berat |
| |
|
- resin: pengeras |
3.7: 1 unit volume |
| |
|
Umur panci |
60 menit |
| |
|
Kekerasan Pantai D |
60 |
| |
|
|
-20°C: sekitar 24 N/mm2 |
| |
|
|
+20°C: sekitar 18,5 N/mm2 |
| |
|
Kekuatan pemotongan |
+80°C: sekitar 5,2 N/mm2 |
| |
|
Kekuatan tarik |
18 N/mm2 |
| |
|
Konsumsi |
250-300 g/m2 |
Panel Sandwich:
Non-FERRO PLAST Struktur, tanpa logam. |
Panel lantai
Konstruksi |
a. Lapisan atas serat kaca: Panel kaca Firber 1,5 mm dari LAMULUX High Impact Type dari Jerman. |
| b.Lapisan penuh dari kayu lapis tebal 12 mm |
| c.Polyurethane isolasi dengan ketebalan keseluruhan 85,5mm. kepadatan 45kg/m3 |
| d.Lapisan penuh dari kayu lapis tebal 4 mm |
| e. Lapisan bawah: Panel serat kaca 2mm dari LAMULUX HG 400 jenis dari Jerman. |
| f. Penguatan anggota silang tabung GRP persegi (85,5*60*2,5mm) untuk menjaga kondisi gaya melintang panel. |
| Opsi: plat aluminium yang diperiksa, saluran aluminium seperti yang diperbaiki. |
Panel sisi dan depan
Konstruksi |
a.Lapisan luar serat kaca: Panel kaca Firber 2mm dari LAMULUX HG 400 jenis dari Jerman. |
| b.Isolasi poliuretan dengan ketebalan keseluruhan 80 mm. kepadatan 45 kg/m3 |
| c. Lapisan Fiber Glass Inner: Panel Fiber Glass 1,5 mm dari LAMULUX IMPACT Type dari Jerman. |
Panel atap
Konstruksi |
a.Lapisan luar serat kaca: Panel kaca Firber 2mm dari LAMULUX Woven Fabric Gelcoat dari Jerman. |
| b.Isolasi poliuretan dengan ketebalan keseluruhan 80 mm. kepadatan 45 kg/m3 |
| c. Lapisan Fiber Glass Inner: Panel Fiber Glass 1,5 mm dari LAMULUX IMPACT Type dari Jerman. |
| Profil Serat Kaca |
Kami memiliki profil serat kaca yang dirancang khusus untuk perakitan kit, yang jauh lebih kuat dan lebih sehat daripada aluminium. |
| Sudut eksternal |
Sudut yang diekstrusi 140 x 140 x 2mm, terbuat dari serat kaca untuk melindungi sudut dan sisi kotak. |
| Bagian luar kemasan |
Terbuat dari Serat Kaca untuk merakit Kits ke Box dan melindungi tepi sisi Box. |
| Pintu belakang |
Tipe pintu terbuka |
2 pintu belakang sayap dengan kulit luar dan dalam GRP, terbuka penuh. |
| Hardware Pintu |
Aksesoris yang dipasang dengan pintu terbuat dari stainless steel. 2 no. kunci tipe kontainer ditambah pintu penahan. |
| Segel pintu |
Semua tepi pintu dilengkapi dengan profil aluminium ganda & EPDM karet gasket.Sealing terhadap hujan & debu |
| Pemegang Pintu & Tutup |
2 set pintu tahan stainless steel yang dipasang dengan kuat pada plat yang terpasang di dalam panel. |
| Genggam Pintu |
20cm panjang 14cm diameter pipa stainless steel yang akan dipasang ke pintu kiri untuk menahan orang masuk ke dalam kotak |
| Lampu |
Internal: |
Lampu internal LED tipe 24V-8W, tahan kelembaban 2 no. |
| Eksternal: |
2+2 tidak ada lampu, di depan dan belakang di atas, depan putih, belakang merah. |
| Penguatan panel depan untuk perakitan kulkas |
Plywood Plate ((Refrigerator<=50kgs) atau Square Fiber Glass Tube (refrigerator>50kg) yang dirancang sebagai rangka pendukung untuk membawa unit pendingin dengan aman, cocok untuk THERMO KING atau Carrier. |
| Pipa pembuangan |
2 no. PVC dan Aluminium U-pipe, 42mm diameter. pembuangan dengan tutup pembuangan di ujung depan. |
| Sub frame |
Baja Karbon 16Mn, Dimensi sesuai spesifikasi sasis pelanggan |
| Opsi: Alloy Aluminium |
| Pilihan Lainnya |
| A) Pintu samping (pintu bukaan tunggal) |
Dimensi per pelanggan
Sayap tunggal terbuka |
| pilihan: sayap ganda terbuka |
| B) Partisi (dihapus) |
Untuk membagi ruang van ke ruang pemuatan kargo yang berbeda dengan suhu yang berbeda (jika unit kulkas dapat) |
| C) Gelang Daging |
untuk menggantung daging besar atau ikan ke atap |
| Tirai Plastik |
Pintu Sisi |
Tirai plastik PVC tebal 3mm x lebar 200mm, tumpang tindih, cukup panjang untuk menutupi seluruh ketinggian pintu samping. |
| Pintu belakang |
Tirai plastik PVC tebal 3 mm x lebar 200 mm
Tirai tergantung pada bagian stainless steel wanita yang digabungkan dengan bagian pria yang dipasang di atap. |
| Kulkas |
Merokok panas, CARRIER |
| Produksi Peralatan dan Teknologi |
1Seluruh Tim Teknologi dari Jerman yang pensiun dari Koegel, Schmitz Cargobull AG, Krone dan Universitas Jerman.
2. Adopt the know-how and special equipments of Germany to produce the sandwich panels of refrigerated & insulated truck with Dry-IN-Dry method and at the Special Workshop with constant temperature and humidity to keep the quality of composite process of the PU , Glue dan Fiber-Glass.
3Semua sisi-Pintu dipotong dari panel lengkap untuk menjaga integritas panel dan terlihat baik-view dengan mesin ukiran 13m.
4Semua bahan berasal dari Jerman dengan kontrol kualitas tinggi Jerman |

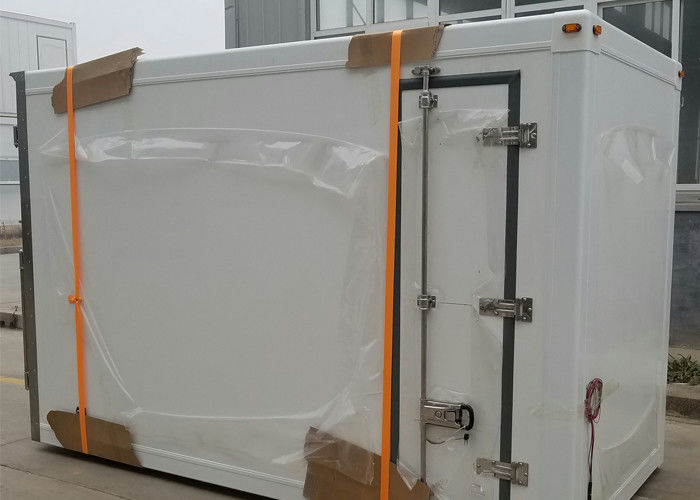

| Struktur Kotak |
1. Seluruh bodi van terdiri dari enam panel: Lantai plat, dinding depan, dua dinding sisi, atap dan portal dinding belakang.tanpa batang silang di dalam dan luar kulit dari poliester bertulang kaca.
2. Gunakan Profil Serat Kaca Diperkuat yang Didesain Khusus untuk merakit kotak.Membuat instalasi lebih mudah dan lebih cepat (1 unit Box / Jam) di mana saja. Transportasi dengan jenis kit untuk menghemat barang.
3Untuk stainless steel, nilai isolasi yang sangat baik diperoleh. (Tidak ada konduktivitas panas). Pintu dinding tebal dengan segel 5 lipat. Kunci pintu dengan tekanan kontak yang optimal. |
| Karakter Kotak |
Non-FERRO PLAST kit adalah isolasi dan pembekuan kotak set dengan komponen prefabrikasi tinggi terdiri dari bahan Fiber Glass berkualitas tinggi,dengan profil serat kaca kekuatan tinggi untuk instalasi cepat dan sederhana. Non-ferro dapat membiarkan tubuh mendapatkan fungsi isolasi yang baik dan ringan berat badan mati,kami juga menggunakan proses penggabungan perekat untuk menggunakan bahan ini untuk membangun kotak dengan permukaan yang sepenuhnya diffusion-ketat uap untuk mendapatkan isolasi yang lebih baik dan keseimbangan suhu di dalam.
Ini cocok untuk semua merek dan model kendaraan.
Keuntungan:
1. Instalasi cepat dengan profil serat kaca yang dirancang khusus
2Pemrosesan pesanan cepat (solusi standar dapat dikirimkan dalam waktu singkat)
3Tidak ada logam untuk menjaga fungsi isolasi yang baik dan cahaya untuk kapasitas lebih.
4. permukaan benar-benar uap difusi-ketat untuk mendapatkan isolasi yang lebih baik dan keseimbangan suhu di dalam.
Persyaratan untuk pemasangan:
Crane atau peralatan angkat alternatif
Alat pemasangan standar, yaitu obeng pneumatik, kunci, dll.
FERROPLAST KIT:
Siapkan sasis.
Tempatkan bingkai parsial dan lempeng lantai pada sasis
Tempatkan dinding samping, depan dan belakang dan atap
Menginstal opsi yang diperlukan
